汽车加油加气加氢站技术标准
编号：GB50156-2021
颁布时间：2021/6/28
是否常用：是
是否有效：现行有效
分类：特殊场所建筑防火
15.4 设备安装工程

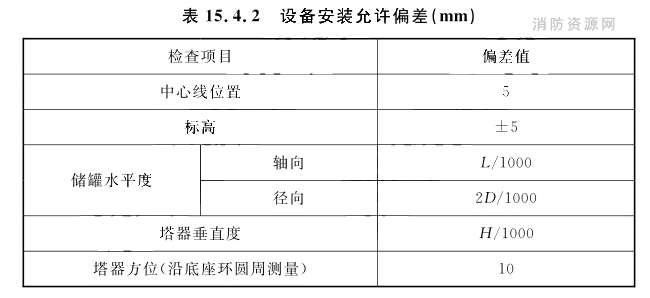

15.4.1 汽车加油加气加氢站工程所用的静设备宜在制造厂整体制造。15.4.2 静设备的安装应符合现行国家标准《石油化工静设备安装工程施工质量验收规范》GB50461的有关规定。设备安装允许偏差应符合表15.4.2的规定。
注：D为静设备外径，L为卧式储罐长度，H为立式塔器高度。15.4.3 油罐安装就位后，应按本标准第15.3.6条第5款的规定进行注水沉降。15.4.4 静设备封孔前应清除内部的泥沙和杂物，并应经建设或监理单位代表检查确认后再封闭。15.4.5 CNG储气瓶（组）和氢气储氢瓶（组）的安装应符合设计文件的要求。15.4.6 CNG储气井和氢气储气井的建造除应符合现行行业标准《储气井工程技术规范》SH/T3216的有关规定外，尚应符合下列规定： 1 储气井井筒与地层之间的环形空隙应用硅酸盐水泥全井段填充，固井水泥浆应返出地面，且填充水泥浆的体积不应小于空隙的理论计算体积，密度不应小于1650kg/m³； 2 储气井应根据所处环境条件进行防腐蚀设计及处理； 3 储气井组宜在井口装置下端面至地下埋深不小于1.5m，以井口中心点为中心且半径不小于1.0m的范围内采用C30钢筋混凝土进行加强固定； 4 储气井的钻井和固井施工应由工程监理单位进行过程监理，并应取得“工程质量评估报告”； 5 储气井地上部分的建造、检验和验收尚应符合现行行业标准《钢制压力容器——分析设计标准》JB4732的有关规定。15.4.7 在预冷前，LNG储罐、液氢储罐内应进行干燥处理，干燥后储罐内气体的露点不应高于-20℃。15.4.8 加油机、加气机、加氢机安装应按产品使用说明书的要求进行，并应符合下列规定： 1 安装完毕，应按产品使用说明书的规定预通电，并应进行整机的试机工作。在初次上电前应再次检查确认下列事项符合要求： 1）电源线已连接好； 2）管道上各接口已按设计文件要求连接完毕； 3）管道内污物已清除。 2 加气枪应进行加气充装泄漏测试，测试压力应按设计压力进行。测试不得少于3次。 3 试机时不得以水代油（气）试验整机。15.4.9 机械设备安装应符合现行国家标准《机械设备安装工程施工及验收通用规范》GB50231的有关规定。15.4.10 压缩机与泵的安装应符合现行国家标准《风机、压缩机、泵安装工程施工及验收规范》GB50275的有关规定。15.4.11 压缩机在负荷试运转中应进行下列各项检查和记录： 1 润滑油的压力、温度和各部位的供油情况； 2 各级吸、排气的温度和压力； 3 各级进、排水的温度、压力和冷却水的供应情况； 4 各级吸、排气阀的工作应无异常现象； 5 运动部件无异常响声； 6 连接部位无漏气、漏油或漏水现象； 7 连接部位无松动现象； 8 气量调节装置灵敏； 9 主轴承、滑道、填函等主要摩擦部位的温度； 10 电动机的电流、电压、温升； 11 自动控制装置应灵敏、可靠。15.4.12 压缩机进行模拟负荷试运转后，应采用惰性气体对工艺系统进行整体置换。
