汽车加油加气加氢站技术标准
编号：GB50156-2021
颁布时间：2021/6/28
是否常用：是
是否有效：现行有效
分类：特殊场所建筑防火
D.4 液氢管道和低温氢气管道及其组成件的低温冲击试验

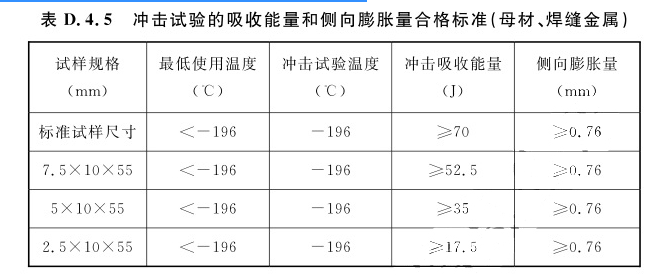

D.4.1 冲击试验方法应符合现行国家标准《金属材料夏比摆锤冲击试验方法》GB/T229和《金属夏比冲击断口测定方法》GB/T12778的规定。D.4.2 标准冲击试样应为10mm×10mm×55mm夏比缺口冲击试样。D.4.3 若因截面尺寸限制无法制备标准试样时，也可采用厚度为7.5mm、5.0mm、2.5mm的小尺寸试样或尽可能宽的小尺寸试样。小尺寸试样的缺口宽度不宜小于材料厚度的80%。D.4.4 试样缺口应沿厚度方向切取，三个试样为一组。D.4.5 冲击试验的吸收能量和侧向膨胀量应符合表D.4.5的规定。

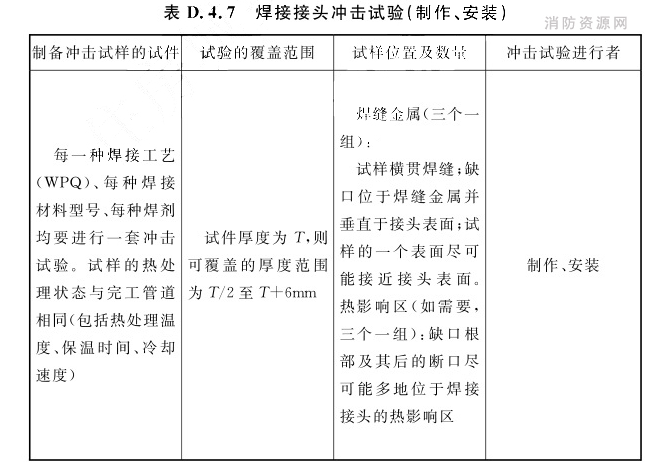

注：1 采用小尺寸试样时，侧向膨胀量合格标准与标准试样相同，且三个试样均应合格： 2 对于无法加工小试样的管材，可以免除低温冲击试验。D.4.6 焊接接头的冲击试验应在焊接工艺评定中进行。D.4.7 焊接接头冲击试验的设件制备、试样位置及数量应符合表D.4.7的规定。
注：奥氏体不锈钢的焊接接头冲击试验仅包括焊缝金属。
